Simulación de un sistema simple con una válvula estranguladora

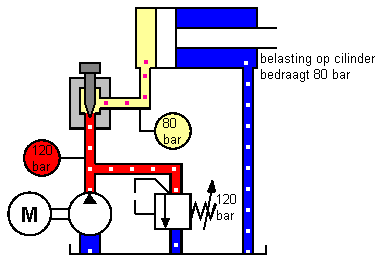

Para controlar la velocidad de un motor hidráulico ó un cilindro, se debe controlar el flujo de aceite. En este ejemplo el flujo hacia el cilindro es controlado por una válvula estranguladora simple.
La presión detrás de la válvula estranguladora está determinada por la carga sobre el cilindro y en este caso es 80 bar. La válvula estranguladora esta ajustada para un flujo de 8 l/min. La bomba hidráulica entrega 12 l/min así que una parte del flujo bombeado fluye a través de la válvula limitadora de presión de vuelta al depósito. La presión antes de la válvula estranguladora está determinada por la limitadora de presión, en este caso 120 bar. Las caídas de presión en el estrangulamiento(40 bar) y en la limitadora(120 bar) se transforman en calor. Este tipo de control de caudal es relativamente barato pero tiene una baja eficiencia energética.
